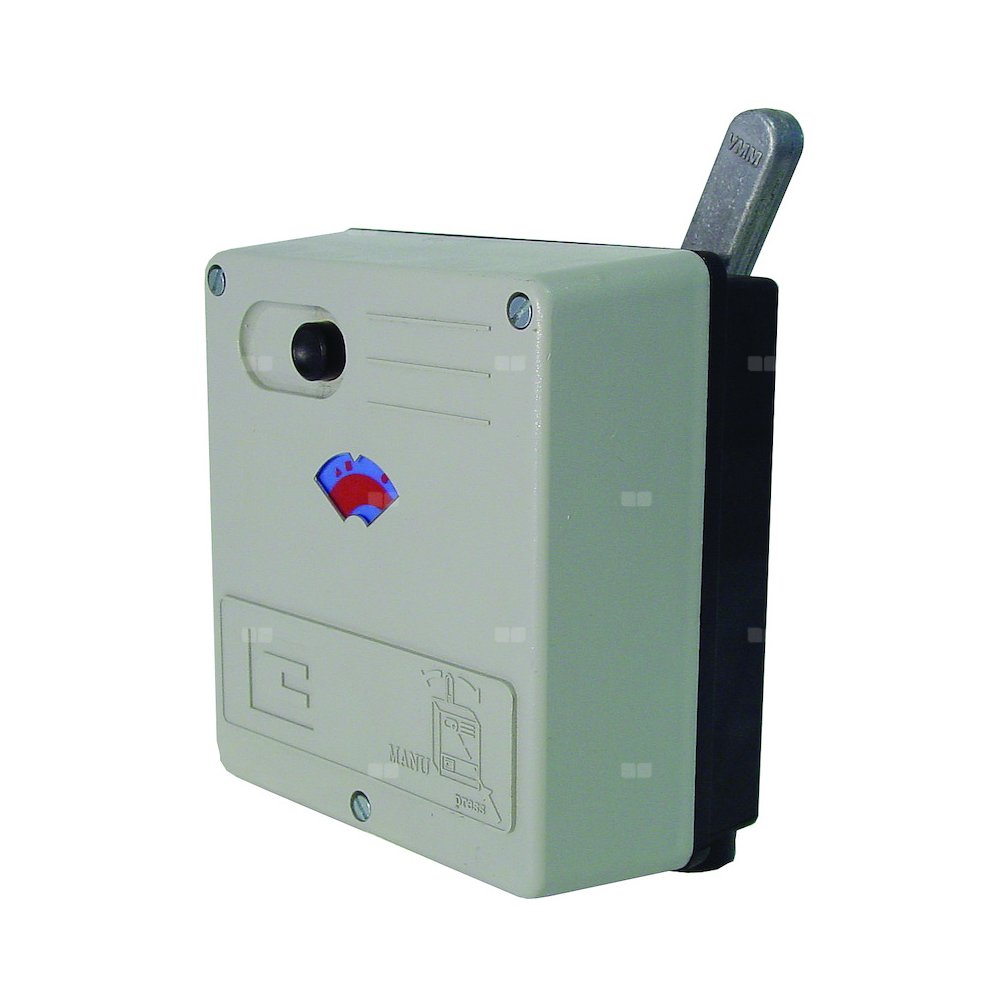

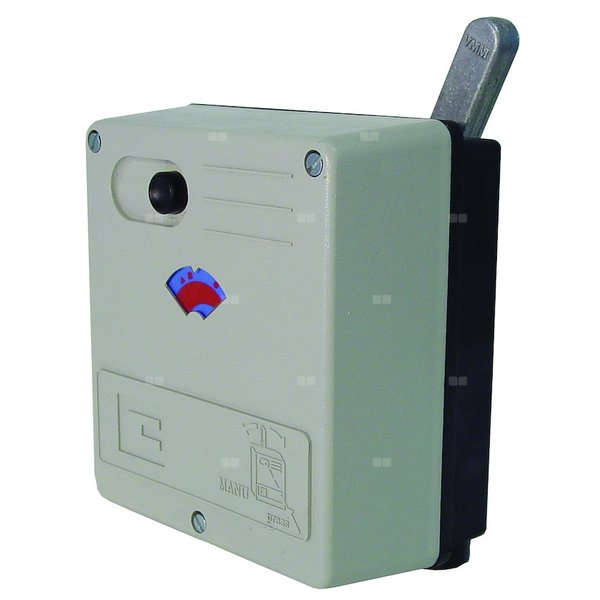

Siłownik elektryczny 0-10V, 20 Nm, do zaworów DN15 - 80

ZASTOSOWANIE
Siłowniki typu VRM zastosowane są jako napęd z sygnałem ciągłym zaworów mieszających w instalacjach grzewczych i klimatyzacyjnych. Siłowniki charakteryzują się dobrymi parametrami pracy i solidną konstrukcją. We współpracy z zaworami typu DRxxxGMLA / DRxxxGFLA, ZRxxxMA / ZRxxxFA dokładnie sterują temperaturą w systemach grzewczych i chłodniczych. Mechaniczne połączenie zaworu z siłownikiem zapewnia doskonałą pracę zestawu. Siłowniki z momentem obrotowym 20 Nm współpracują z szerokim zakresem średnic zaworów mieszających z grzybem obrotowym (DN 15…80).
WŁAŚCIWOŚCI
• Odporny na przeciążenia i blokowanie
• Elektroniczne ograniczenie położenia krańcowego
• Bezobsługowy napęd do zaworów mieszających
• Czytelna pozycja siłownika
• Bezpośredni montaż na zaworach mieszających
• Możliwość pracy ręcznej - po uprzednim odłączeniu wału od wirnika
• Duży moment obrotowy
• Wygodny sposób podłączenia zasilania
• Długa żywotność
• Wyposażenie dodatkowe zamawiane oddzielnie:
moduł wskazania rzeczywistego położenia siłownika VMU1
ZASADA DZIAŁANIA
Siłownik napędzany jest silnikiem na prąd stały DC. Obrót trzpienia siłownika wynosi 90°. Pozycja obrotowa siłownika. Zakres obrotu wału siłownika może być elektronicznie ograniczony i zmieniony (patrz: ‘Kąt obrotu wału’). Trzpień wału również może być rzestawiony ręcznie dzięki funkcji wysprzęglenia używając przycisku wysprzęglenia. (patrz: rys.1). Przycisk wysprzęgla przekładnie i umożliwia ręczny obrót pokrętła. Przywrócenie zasilania powoduje powrót do sterowania automatycznego. Siłownik został wyposażony w funkcję elektrycznego przeciążenia. Jeśli zostaje przekroczona nominalna wartość momentu siłownik automatycznie wyłącza się. Siłownik jest produktem bezobsługowym.
Tryb ręczny
Wbudowane sprzęgło pozwala na odłączenie wału zaworu od silnika siłownika. W tym celu należy silnie nacisnąć na przycisk znajdujący się na obudowie siłownika. Trzymając przycisk można ustawić grzyb obrotowy zaworu w dowolnym położeniu. W czasie ręczne obsługi system automatycznej regulacji powinien być wyłączony. Jeżeli regulator podaje sygnał, to po krótkim czasie zawór ustawi się do zadanego położenia.
