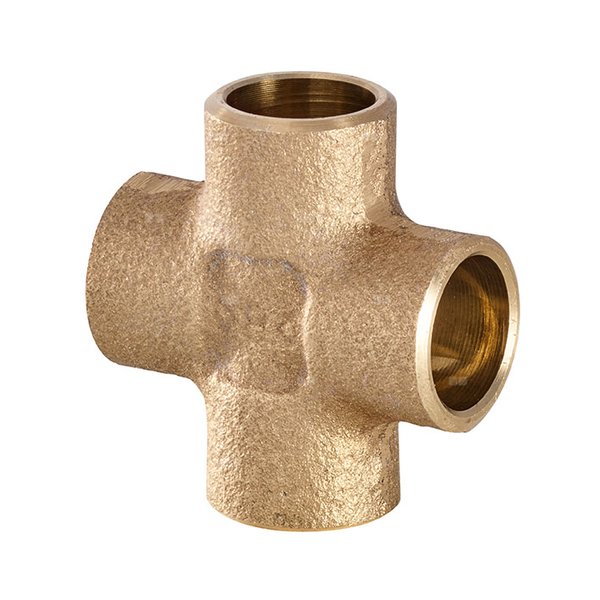

Czwórnik IBP 4180 brąz 22 x 22 x 22 x 22, GW

Czwórnik IBP 4180 brąz 22 x 22 x 22 x 22, GW

Kod IK

B74180022000000

Kod EAN

4011861066803

Kod producenta

4180022000000

Marka

IBP

Model

4180

Cena katalogowa netto

158,85 zł / szt.

Cena katalogowa brutto

195,39 zł / szt.

Łączniki z brązu serii 4000 do lutowania kapilarnego są produkowane z brązu o symbolu CC499-DW (CuSn5Zn5Pb2-C – norma materiału PN EN 1982). Materiał ten cechuje się obniżoną zawartością niklu i ołowiu w związku z czym może być stosowany bez ograniczeń do wody pitnej. Stop ten charakteryzuje się także maksymalną odpornością na różne typy korozji i można go lutować na twardo bez ograniczeń.
Łączniki z miedzi i brązu produkowane są zgodnie z normą PN-EN 1254-1 Norma zawiera wszystkie wymagania materiałowe, wymiarowe, metody badań oraz oznakowanie wszystkich typów łączników o wymiarach od 6 mm do 159 mm. Łączniki z miedzi i brązu można łączyć z rurami miedzianymi wykonanymi według normy PN-EN 1057 za pomocą lutowania kapilarnego na miękko lub twardo.
W połączeniach lutowanych wykorzystuje się efekt zasysania kapilarnego (włoskowatości). Wysokość zasysania lutu jest uzależniona m.in.
od szerokości szczeliny powstałej między kielichem łącznika i rurą miedzianą.
Łączniki z serii 4000 i 5000 objęte są 25 letnią gwarancją.

Dane techniczne

Materiał

Brąz

Znamionowa średnica wewnętrzna połączenia 1

22

Połączenie 1

Gwint wewnętrzny

Znamionowa średnica wewnętrzna połączenia 2

22

Połączenie 2

Gwint wewnętrzny

Nominalna średnica wewnętrzna połączenia 3

22

Połączenie 3

Gwint wewnętrzny

Nominalna średnica wewnętrzna połączenia 4

22

Połączenie 4

Gwint wewnętrzny

Do pobrania

Obrazek 1 katalog-3000-4000-5000-8000M.pdf
Obrazek 2 3000_4000_5000_datasheet.pdf
Obrazek 3 KDWU_4000_01_PL.PDF
Obrazek 4 PZH-28.02.2021-Seria-2000_3000...pdf
Obrazek 5 Oznaczenie_-łączników_CE.pdf

Dane logistyczne

Opakowanie zbiorcze 1

Jednostka zbiorcza opak.

worek

Ilość

10

Masa brutto [kg]

1,388

Długość [m]

0,28

Szerokość [m]

0,2

Wysokość [m]

0,028

Opakowanie zbiorcze 2

Jednostka zbiorcza opak.

opak

Ilość

50

Masa brutto [kg]

7,162

Długość [m]

0,28

Szerokość [m]

0,19

Wysokość [m]

0,19

Opakowanie zbiorcze 3

Jednostka zbiorcza opak.

paleta

Ilość

3200

Masa brutto [kg]

463,6

Długość [m]

1,2

Szerokość [m]

0,8

Wysokość [m]

0,904
