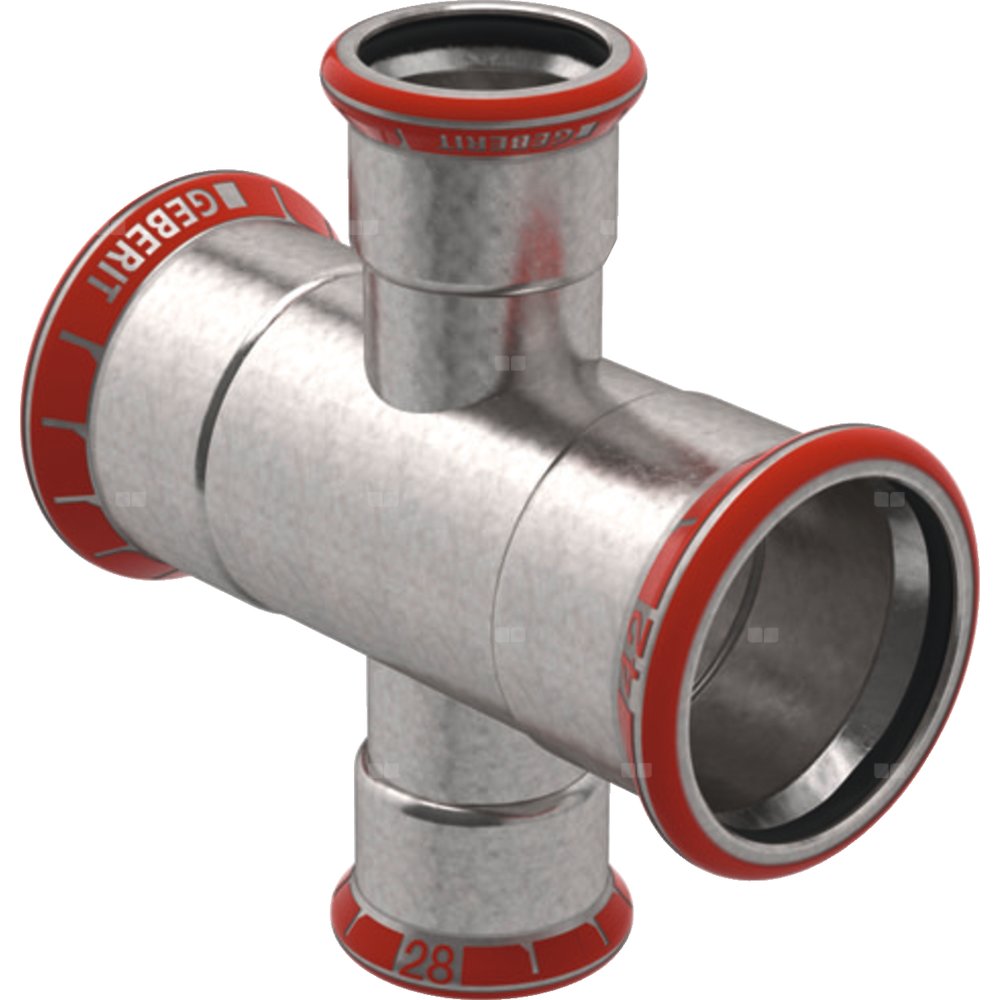

Czwórnik GEBERIT Mapress C-Stahl redukcyjny stal, 88.9 mm x 35 mm x 88.9 mm x 35 mm DN 80 x DN 32 x DN 80 x DN 32, mz x mz x mz x mz
ZASTOSOWANIA SYSTEMU RUR GEBERIT MAPRESS C-STAHL
Ogrzewanie
Tryskacze
Przemysł
Czwórnik Geberit Mapress C-Stahl 30° redukcyjny
Dane techniczne
Długość robocza połączenia 1 [mm]
70
Długość robocza połączenia 2 [mm]
64
Długość robocza połączenia 3 [mm]
70
Gatunek materiału
St 34.2
Grubość ściany połączenia 1 [mm]
2
Grubość ściany połączenia 2 [mm]
1,5
Grubość ściany połączenia 3 [mm]
2
Grubość ściany połączenia 4 [mm]
1,5
Kod konturu
M
Materiał
Stal
Materiał uszczelki
CIIR
Model
Krzyżak 90°
Model redukcyjny
Tak
Nominalna średnica wewnętrzna połączenia 3
DN 80
Nominalna średnica wewnętrzna połączenia 4
DN 32
Obróbka powierzchni
Stan surowy
Połączenie 1
MZ
Połączenie 2
MZ
Połączenie 3
MZ
Połączenie 4
MZ
Rura systemowa
Tak
Z uszczelkami
Tak
Zaślepiona
Tak
Znamionowa średnica wewnętrzna połączenia 1
DN 80
Znamionowa średnica wewnętrzna połączenia 2
DN 32
Średnica zewnętrzna rury połączenia 1 [mm]
88,9
Średnica zewnętrzna rury połączenia 2 [mm]
35
Średnica zewnętrzna rury połączenia 3 [mm]
88,9
Średnica zewnętrzna rury połączenia 4 [mm]
35
